TECHNOLOGY
技術紹介
傾斜面設置工法

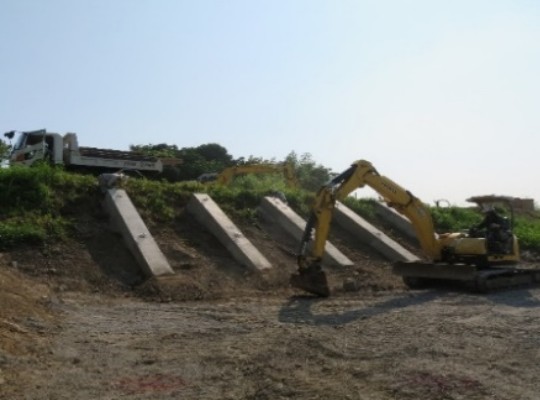

傾斜地でのコンクリート基礎工法

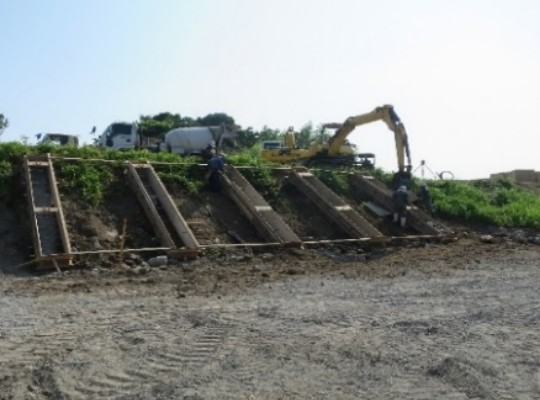

型枠・鉄筋組み立て
コンクリート基礎完成

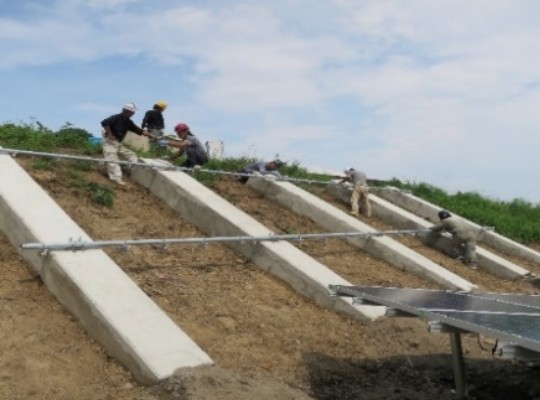

架台取り付け

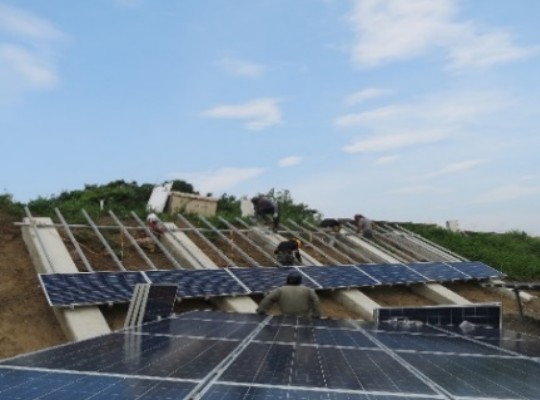

太陽光パネル取り付け

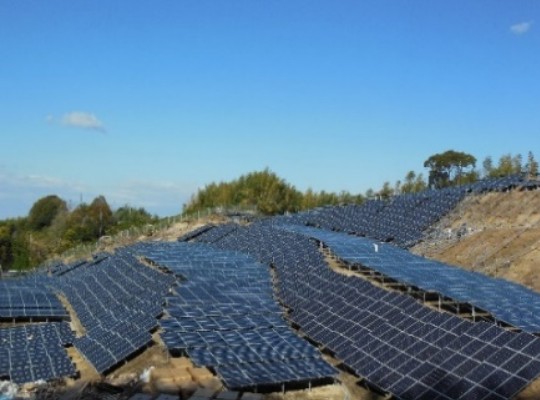

ゴルフ場跡地での傾斜面工法

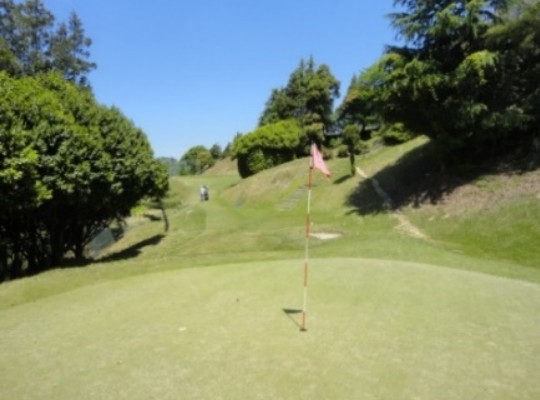

施工前

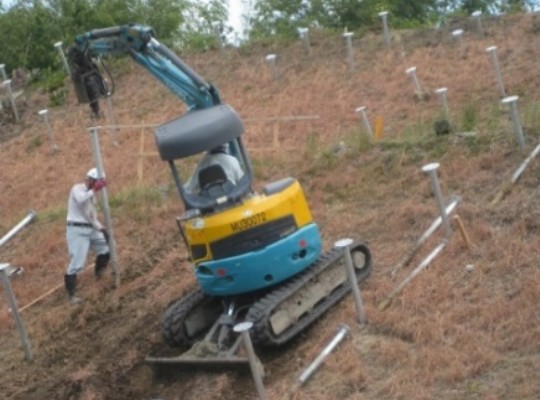

施工中 傾斜面での杭打ち作業

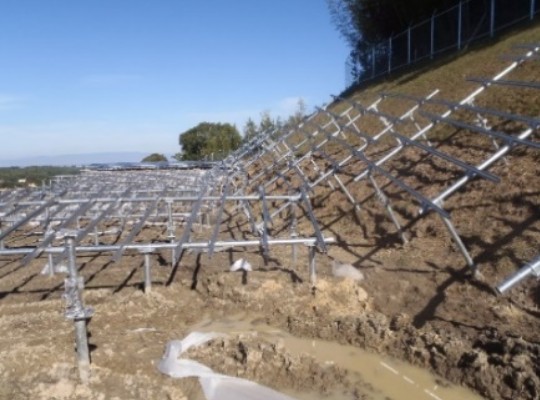

フェアウエー部分と斜面への架台組立て
太陽光パネル取り付け

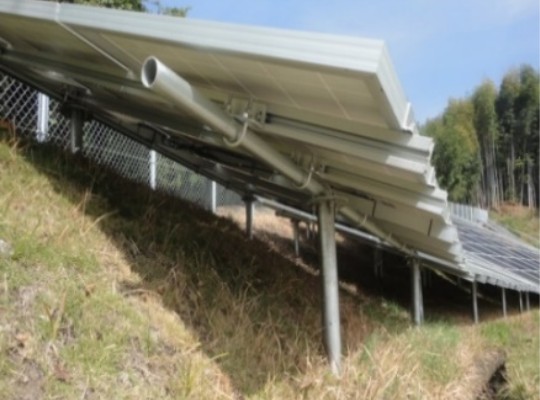

山林地での傾斜面工法
スクリュー杭は傾斜土地へ垂直打設

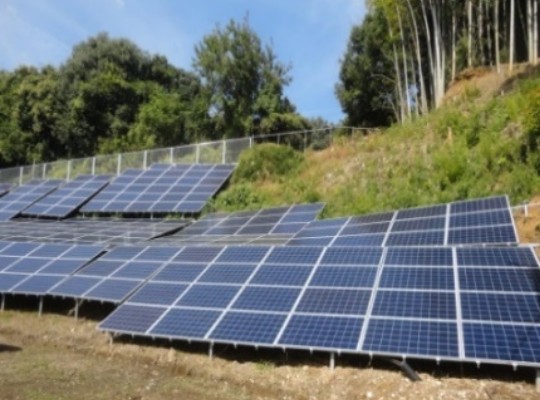

傾斜地の地形に合わせて施工

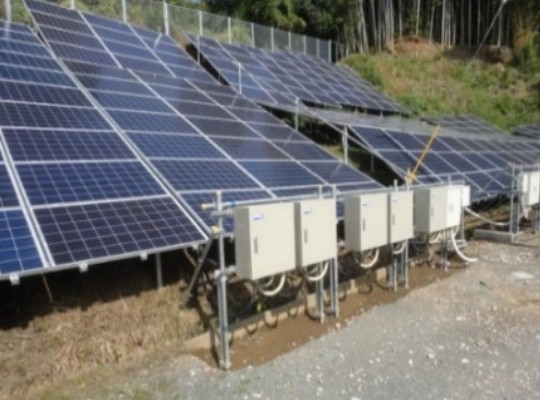

パワコンは単管パイプ架台に固定
裏止め架台ユニット工法
裏止め方式により、太陽光パネル上部へ人が乗り施工する必要が無く、より安心施工が可能。
（セルのマイクロクラック防止）

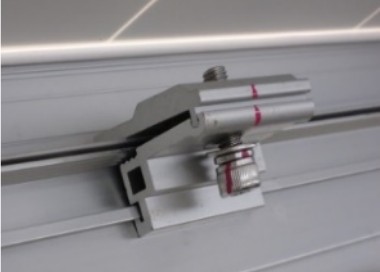

太陽電池の裏面固定方式金具
太陽電池の裏側アルミフレームを架台に専用金具にて挟込み固定している
| 用途 | 地上設置架台 |
|---|---|
| 構造 | アルミニウム合金（6005-T5） 表面の陽極酸化（アルマイト処理） |
| 構成 | 太陽電池の水平線、垂直線 2～4の段階 5～6段階の特別な注文も可能 |
| 取付け角度 | 結晶系、他各種太陽電池 厚さ30mm～50mmに対応 |
| 適応するソーラーセル | 結晶系、他各種太陽電池 厚さ30mm～50mmに対応 |
| 強度 | 風への抵抗 40m/s 雪への抵抗 1.5kg/㎡（約25cm） |

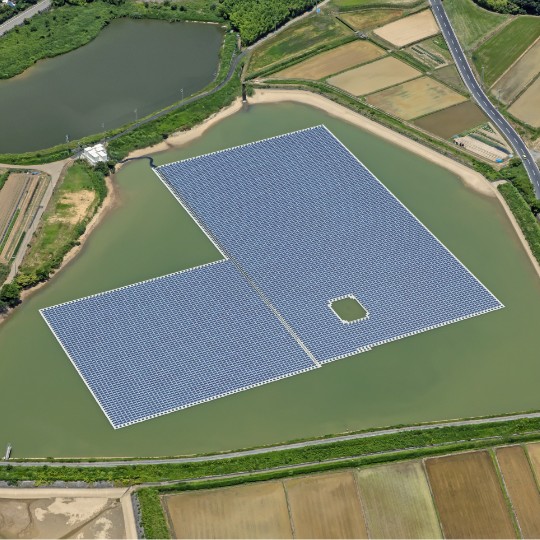

水タンク置き基礎工法
壁面垂直設置工法

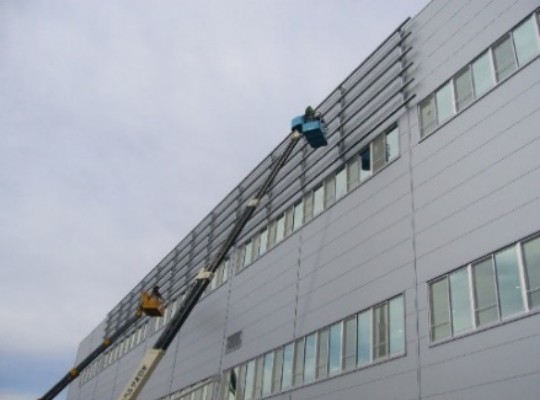

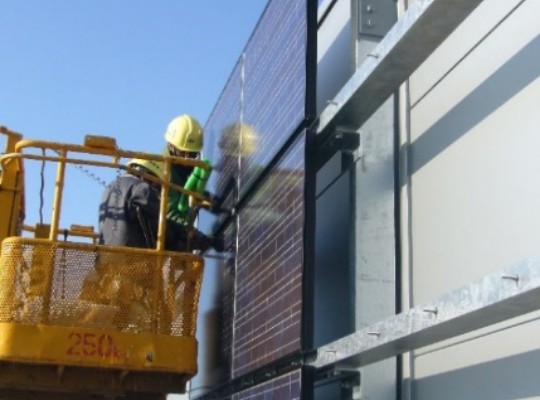

壁面へ架台取付

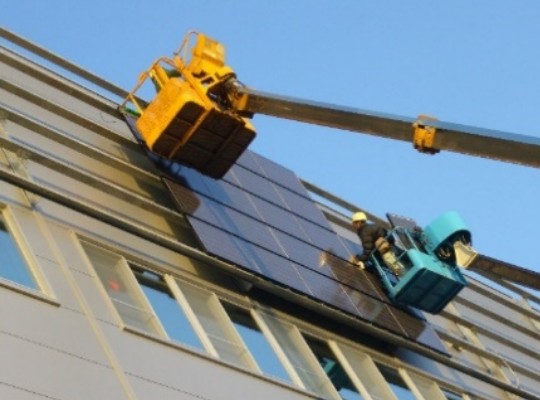

太陽電池取付
同時に電気配線

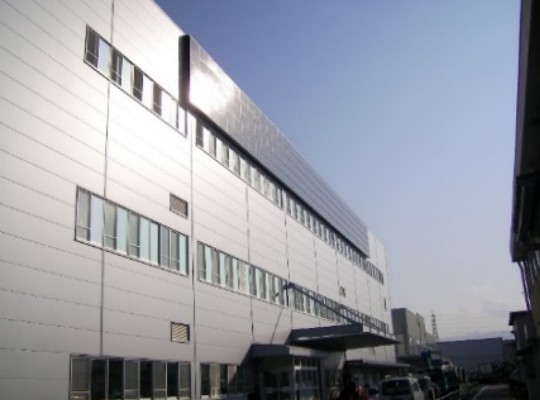

設置完了

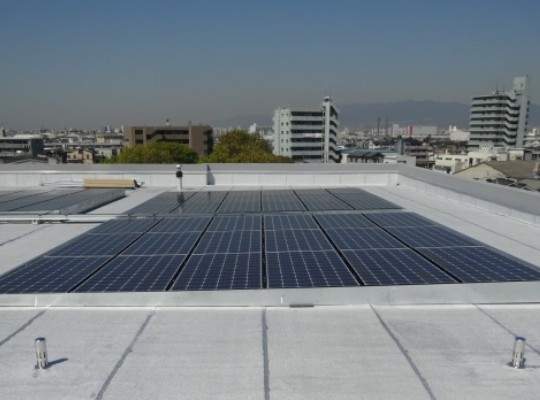

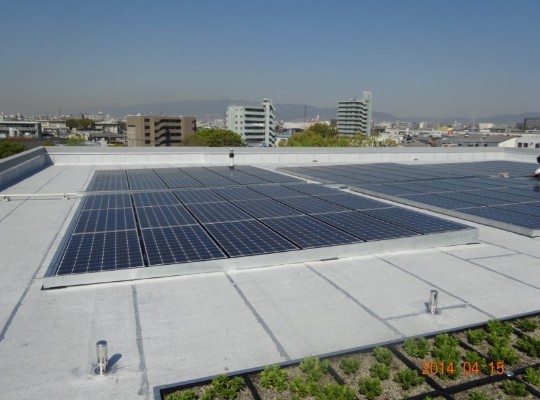

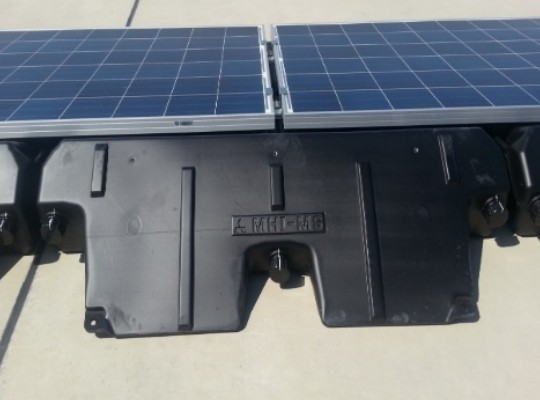

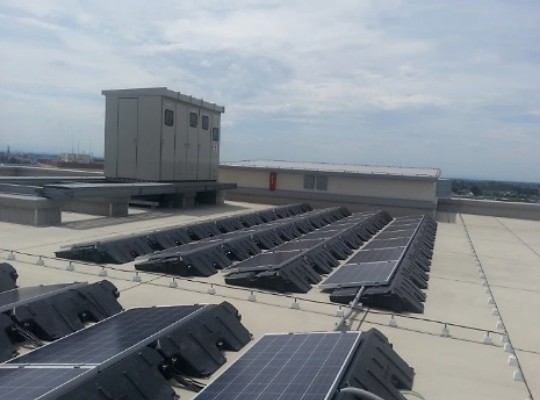

置き架台ユニット工法
太陽電池18枚を1ユ ニットにして9ユニット計162枚の太陽電池を設置。 配線はケーブルラック（Ｗ＝200）内に収 めて見栄えを良くしている。
また、水たまり解消に約3°の勾配をつけ、南向 きとしている。

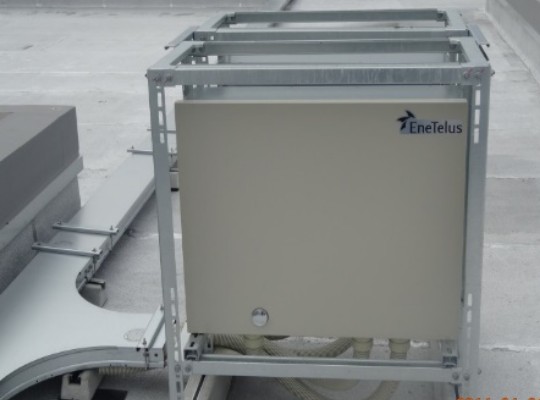

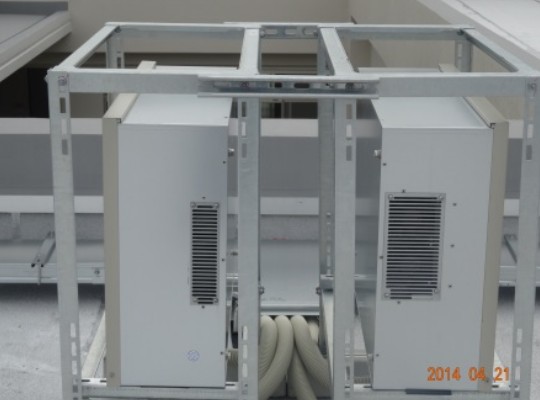

小型パワコン9.9ＫＷ×2台 専用取付ラック
パワコン基礎ブロック 120×120×600
屋上はアスファルト露出防水のため、防振ゴムt5.0の上に架台ユニットを載せている。
なお、風圧対策のため1ユニット1000kgとしている。（㎡積載加重40kg）

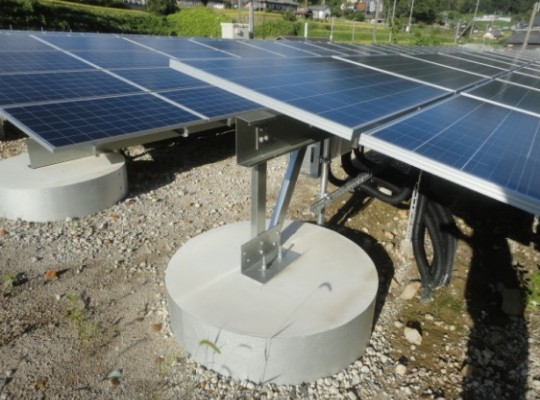

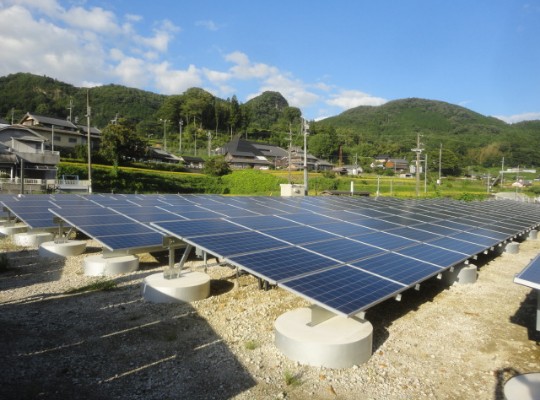

置き基礎工法
地面下に埋蔵文化財や、産業廃棄物が有り、土地を掘ったり 削ったりできない場所で置き基礎工法設置が活用できる。
コンクリートは約0.7㎥。自重が約1500kg。台風等での引き上げ過重は一基礎当たり400kgのため3倍強の安全性能が確保できる。

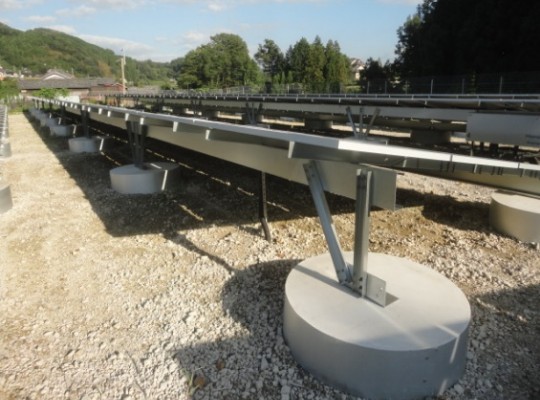

コンクリート（別角度から）

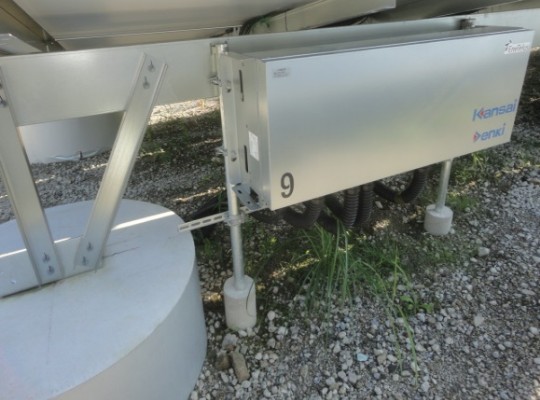

パワコンなどの補機は太陽電池架台と下部の丸形基礎にて固定

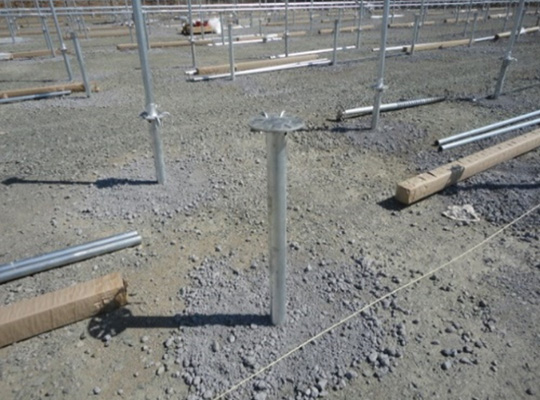

スクリュー基礎工法
スクリュー杭打設

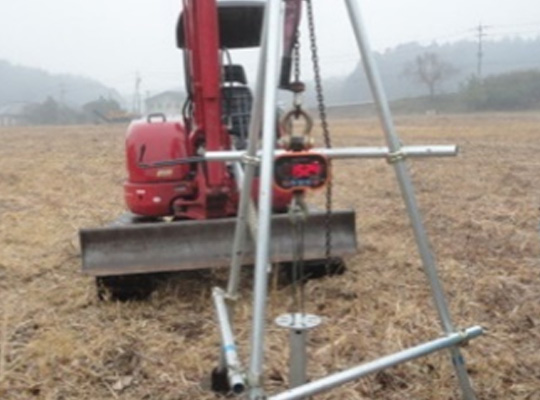

引き抜き強度試験

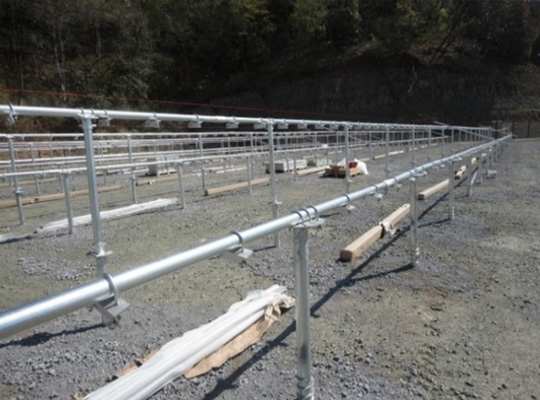

架台セット

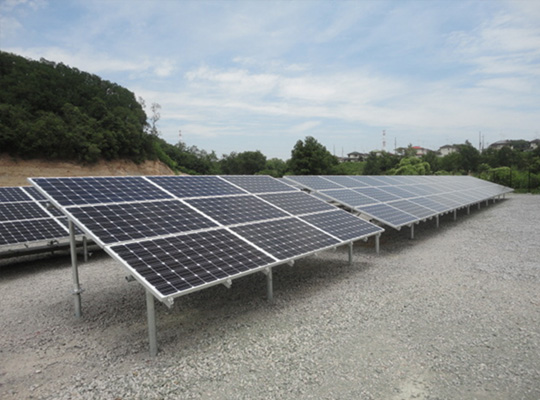

太陽光パネル取り付け
ケミカルアンカー工法

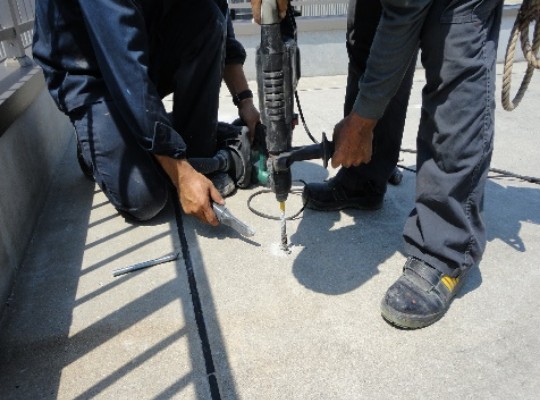

穴開け

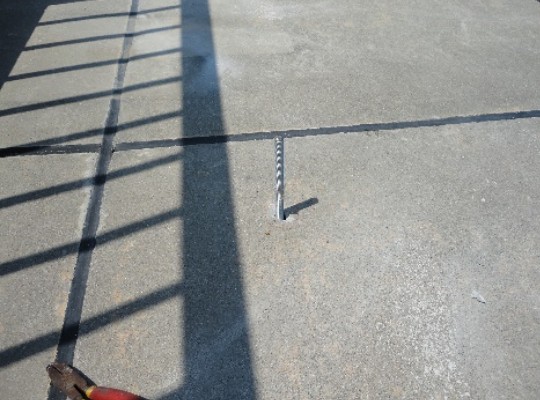

ケミカルアンカー打設

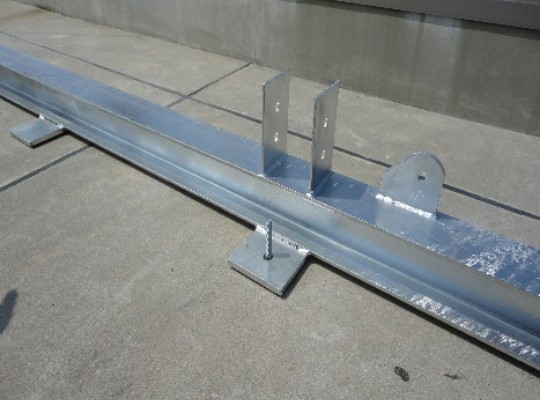

架台取付

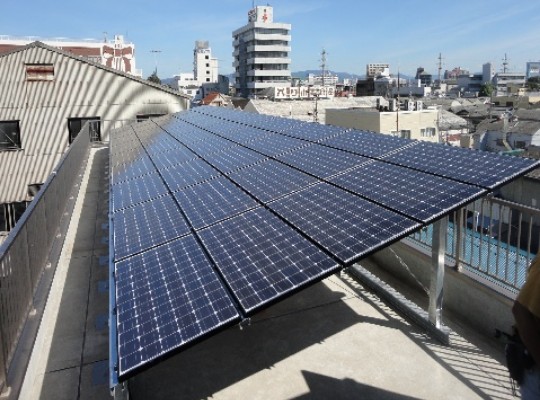

完成（20度設置）
